ウイスキーのコンデンサーは、蒸留器から出たアルコールを含む蒸気を冷やし、再び液体へ戻す装置です。ポットスチルの先に接続され、冷却水と直接混ぜずに熱を移動させます。
モルトウイスキーで見られる代表方式は、シェル＆チューブとワームタブです。2026年10月2日時点の蒸留所公式資料を基に、構造と確認点を整理します。
コンデンサーの位置と役割
もろみを加熱すると、アルコールと香味成分を含む蒸気がポットスチル上部からラインアームへ進みます。コンデンサーはその先で熱を冷却水へ移し、蒸気を液体の留出液に戻します。
コンデンサー自体が蒸留回数を増やす装置ではありません。ポットスチルの形、加熱、蒸留速度、還流、カットと連続した工程の一部です。全体像はポットスチルと連続式蒸留機で確認できます。

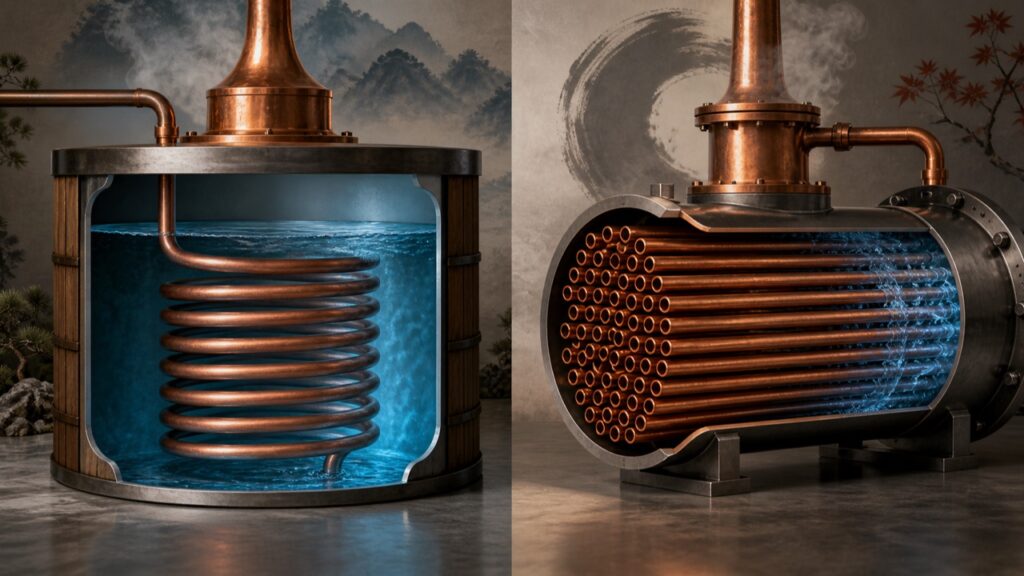

2方式の違い
| 方式 | 基本構造 | 銅管の特徴 | 確認点 |
|---|---|---|---|
| シェル＆チューブ | 外筒の中に多数の細い管 | 小径管で接触面積を取りやすい | 蒸気と冷却水の流路、管数、流量 |
| ワームタブ | 冷却槽の中に長いコイル管 | 一本の管を螺旋状に通す | 管の長さ、槽の水温、冷却位置 |
シェル＆チューブの仕組み
シェル＆チューブは、円筒状の外殻に多数の細い管を収める熱交換器です。蒸気と冷却水を別の流路へ通し、管壁を介して熱を移します。多数の管によってコンパクトな設備でも熱交換面積を確保しやすい方式です。
Lindores Abbey Distilleryは、多くのスコットランド蒸留所が現代的なシェル＆チューブを使うと説明しています。ただし、管数、材質、流れの方向、冷却条件は設備ごとに異なります。
ワームタブの仕組み
ワームタブは、冷却水を満たした槽の中へ長い銅管を螺旋状に通し、管内の蒸気を冷やす方式です。Ballindalloch Distilleryは70mの銅製ワームと閉鎖循環式の冷却水を使い、蒸気がより長く管内を進んでから凝縮する設計を公式に説明しています。
ワームタブを使うだけで、必ず同じ酒質になるわけではありません。水温、流量、管径、長さ、蒸気温度により、凝縮位置と銅接触の条件が変わります。
銅接触と香味の関係
蒸気や留出液が銅と接触する条件は、硫黄系成分などの変化に関係します。Ballindallochは、温かめの冷却水によって凝縮を遅らせ、銅接触を増やして繊細で複雑な酒質を目指すと説明しています。
一方で「シェル＆チューブは軽い」「ワームタブは重い」という説明は傾向の整理にすぎません。蒸留器の形状、還流、加熱、カット、発酵液が異なれば結果も変わります。カットの役割はヘッド・ハート・テールを参照してください。
蒸留所の公式例
| 蒸留所 | 公式に確認できる設備 | 注意 |
|---|---|---|
| Ballindalloch | 閉鎖循環式のワームタブ、約70mの銅管 | 独自の水温管理を行う |
| Lindores Abbey | シェル＆チューブ | 一般的な方式として紹介 |
| Pulteney | ワームタブ | 企業公式の設備一覧で確認 |
設備は改修される場合があります。銘柄の香味を説明するときは、現行設備か、どの原酒に使われたか、メーカーが因果関係を明示しているかを確認します。
見学時に確認する6項目
- 初留器・再留器のどちらに接続されるか
- シェル＆チューブかワームタブか
- 蒸気と冷却水の流れ方
- 銅管の長さ、太さ、数
- 冷却水の温度と循環方式
- メーカーが酒質との関係をどう説明しているか
写真だけで内部構造や運転条件を断定できません。蒸留所ツアーの説明、設備図、公式技術資料を優先します。蒸留前の発酵設備はウォッシュバックで解説しています。
まとめ
コンデンサーは、蒸留蒸気を冷やして液体へ戻す装置です。シェル＆チューブは多数の細管、ワームタブは冷却槽内の長いコイル管を使います。銅接触は酒質に関わりますが、方式だけで香味を断定せず、冷却条件、蒸留速度、ポットスチル、カットを合わせて確認します。
